Safety Key Selector Switch
last update: October 12, 2017

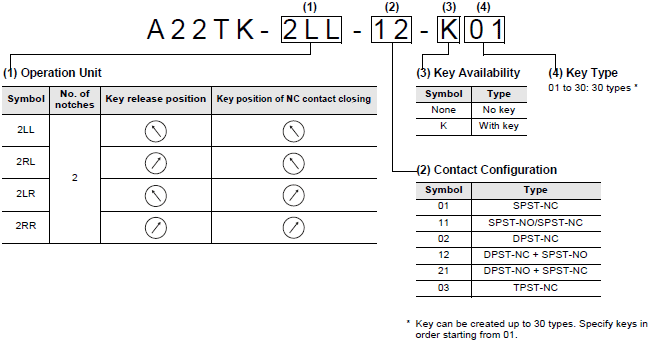

The Operation Unit and Switch are delivered as a set. For information on combinations, refer to Ordering Information on below.
The models numbers of only Operation Units are they same as the set model numbers without (2) Contact Configuration.
Example: The model number of the Operation Unit from the A22TK-2LL-12-K01 Set is A22TK-2LL-K01.
Ask your OMRON representative about parts without model numbers when ordering.
Appearance | Key release
position |
Key position
of NC contact closing |
Contact
Configuration |
Key
availability |
Model |
---|---|---|---|---|---|
SPST-NC | Yes | A22TK-2LL-01-K01 | |||
SPST-NO/SPST-NC | A22TK-2LL-11-K01 | ||||
DPST-NC | A22TK-2LL-02-K01 | ||||
DPST-NC + SPST-NO | A22TK-2LL-12-K01 | ||||
DPST-NO + SPST-NC | A22TK-2LL-21-K01 | ||||
TPST-NC | A22TK-2LL-03-K01 | ||||
SPST-NC | A22TK-2RL-01-K01 | ||||
SPST-NO/SPST-NC | A22TK-2RL-11-K01 | ||||
DPST-NC | A22TK-2RL-02-K01 | ||||
DPST-NC + SPST-NO | A22TK-2RL-12-K01 | ||||
DPST-NO + SPST-NC | A22TK-2RL-21-K01 | ||||
TPST-NC | A22TK-2RL-03-K01 | ||||
SPST-NC | A22TK-2LR-01-K01 | ||||
SPST-NO/SPST-NC | A22TK-2LR-11-K01 | ||||
DPST-NC | A22TK-2LR-02-K01 | ||||
DPST-NC + SPST-NO | A22TK-2LR-12-K01 | ||||
DPST-NO + SPST-NC | A22TK-2LR-21-K01 | ||||
TPST-NC | A22TK-2LR-03-K01 | ||||
SPST-NC | A22TK-2RR-01-K01 | ||||
SPST-NO/SPST-NC | A22TK-2RR-11-K01 | ||||
DPST-NC | A22TK-2RR-02-K01 | ||||
DPST-NC + SPST-NO | A22TK-2RR-12-K01 | ||||
DPST-NO + SPST-NC | A22TK-2RR-21-K01 | ||||
TPST-NC | A22TK-2RR-03-K01 | ||||
SPST-NC | No | A22TK-2LL-01-01 | |||
SPST-NO/SPST-NC | A22TK-2LL-11-01 | ||||
DPST-NC | A22TK-2LL-02-01 | ||||
DPST-NC + SPST-NO | A22TK-2LL-12-01 | ||||
DPST-NO + SPST-NC | A22TK-2LL-21-01 | ||||
TPST-NC | A22TK-2LL-03-01 | ||||
SPST-NC | A22TK-2RL-01-01 | ||||
SPST-NO/SPST-NC | A22TK-2RL-11-01 | ||||
DPST-NC | A22TK-2RL-02-01 | ||||
DPST-NC + SPST-NO | A22TK-2RL-12-01 | ||||
DPST-NO + SPST-NC | A22TK-2RL-21-01 | ||||
TPST-NC | A22TK-2RL-03-01 | ||||
SPST-NC | A22TK-2LR-01-01 | ||||
SPST-NO/SPST-NC | A22TK-2LR-11-01 | ||||
DPST-NC | A22TK-2LR-02-01 | ||||
DPST-NC + SPST-NO | A22TK-2LR-12-01 | ||||
DPST-NO + SPST-NC | A22TK-2LR-21-01 | ||||
TPST-NC | A22TK-2LR-03-01 | ||||
SPST-NC | A22TK-2RR-01-01 | ||||
SPST-NO/SPST-NC | A22TK-2RR-11-01 | ||||
DPST-NC | A22TK-2RR-02-01 | ||||
DPST-NC + SPST-NO | A22TK-2RR-12-01 | ||||
DPST-NO + SPST-NC | A22TK-2RR-21-01 | ||||
TPST-NC | A22TK-2RR-03-01 | ||||

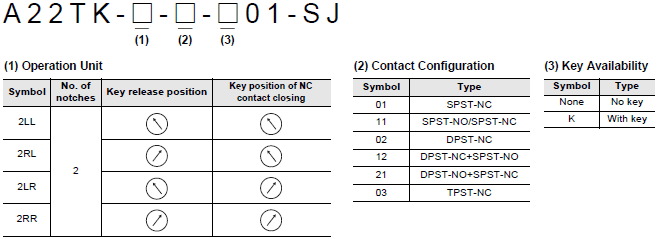

SPST-NC | Yes | A22TK-2LL-01-K01-SJ | |||
SPST-NO/SPST-NC | A22TK-2LL-11-K01-SJ | ||||
DPST-NC | A22TK-2LL-02-K01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2LL-12-K01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2LL-21-K01-SJ | ||||
TPST-NC | A22TK-2LL-03-K01-SJ | ||||
SPST-NC | A22TK-2RL-01-K01-SJ | ||||
SPST-NO/SPST-NC | A22TK-2RL-11-K01-SJ | ||||
DPST-NC | A22TK-2RL-02-K01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2RL-12-K01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2RL-21-K01-SJ | ||||
TPST-NC | A22TK-2RL-03-K01-SJ | ||||
SPST-NC | A22TK-2LR-01-K01-SJ | ||||
SPST-NO/SPST-NC | A22TK-2LR-11-K01-SJ | ||||
DPST-NC | A22TK-2LR-02-K01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2LR-12-K01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2LR-21-K01-SJ | ||||
TPST-NC | A22TK-2LR-03-K01-SJ | ||||
SPST-NC | A22TK-2RR-01-K01-SJ | ||||
SPST-NO/SPST-NC | A22TK-2RR-11-K01-SJ | ||||
DPST-NC | A22TK-2RR-02-K01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2RR-12-K01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2RR-21-K01-SJ | ||||
TPST-NC | A22TK-2RR-03-K01-SJ | ||||
SPST-NC | No | A22TK-2LL-01-01-SJ | |||
SPST-NO/SPST-NC | A22TK-2LL-11-01-SJ | ||||
DPST-NC | A22TK-2LL-02-01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2LL-12-01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2LL-21-01-SJ | ||||
TPST-NC | A22TK-2LL-03-01-SJ | ||||
SPST-NC | A22TK-2RL-01-01-SJ | ||||
SPST-NO/SPST-NC | A22TK-2RL-11-01-SJ | ||||
DPST-NC | A22TK-2RL-02-01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2RL-12-01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2RL-21-01-SJ | ||||
TPST-NC | A22TK-2RL-03-01-SJ | ||||
SPST-NC | A22TK-2LR-01-01-SJ | ||||
SPST-NO/SPST-NC | A22TK-2LR-11-01-SJ | ||||
DPST-NC | A22TK-2LR-02-01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2LR-12-01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2LR-21-01-SJ | ||||
TPST-NC | A22TK-2LR-03-01-SJ | ||||
SPST-NC | A22TK-2RR-01-01-SJ | ||||
SPST-NO/SPST-NC | A22TK-2RR-11-01-SJ | ||||
DPST-NC | A22TK-2RR-02-01-SJ | ||||
DPST-NC + SPST-NO | A22TK-2RR-12-01-SJ | ||||
DPST-NO + SPST-NC | A22TK-2RR-21-01-SJ | ||||
TPST-NC | A22TK-2RR-03-01-SJ |
Name | Appearance | Classification | Model | Remarks |
---|---|---|---|---|
Control Box | One hole,
yellow box |
A22Z-B101Y | Material: Polycarbonate resin
The A22Z-B101Y do not support 2NO, 2NC, or 1NO + 1NC One-piece Switch Blocks. The A22Z-B201Y do not support A22-series Alternate-action Switches. They also do not support 2NO, 2NC, or 1NO + 1NC One-piece Switch Blocks. |
|
A22Z-B201Y |
