Limit Switch Connectors
last update: June 1, 2020
Conduit | Applicable cable | Inner diameter (D)
of seal rubber |
External diameter
of cable |
Model | Applicable model | |
---|---|---|---|---|---|---|
Min. | Max. | |||||
JIS B 0202 G1/2 | Cabtire cable
(general-purpose) |
7 mm | 5.5 mm | 7.5 mm | SC-1M | WL-N, WL, D4A-[]N,
D4B-[]N, ZE, ZV, ZV2, XE, XV, XV2 |
9 mm | 7.5 mm | 9.5 mm | SC-2M | |||
12.5 mm | 11 mm | 13 mm | SC-3M | |||
14 mm | 12 mm | 14 mm | SC-4M | |||
11 mm | 9 mm | 11 mm | SC-5M | |||
Cabtire cable
(anti-corrosive) |
7 mm | 5.5 mm | 7.5 mm | SC-21 | ||
9 mm | 7.5 mm | 9.5 mm | SC-22 | |||
12.5 mm | 11 mm | 13 mm | SC-23 | |||
14 mm | 12 mm | 14 mm | SC-24 | |||
11 mm | 9 mm | 11 mm | SC-25 | |||
1/2-14NPT | Cabtire cable | 7 mm | 5.5 mm | 7.5 mm | SC-1PT | D4A-[]N |
9 mm | 7.5 mm | 9.5 mm | SC-2PT | |||
12.5 mm | 11 mm | 13 mm | SC-3PT | |||
14 mm | 12 mm | 14 mm | SC-4PT | |||
11 mm | 9 mm | 11 mm | SC-5PT |
(Not Suitable for Locations Subject to Oil or Water)
Conduit | Applicable
cable |
Inner diameter (D)
of seal rubber |
External diameter
of cable |
Model | Applicable model | |
---|---|---|---|---|---|---|
Min. | Max. | |||||
JIS B 0202 G1/2 | Cabtire cable | 10.6 mm | 8.5 mm | 10.5 mm | SC-P2 | WL-N, WL, D4A-[]N, D4B-[]N,
ZE, ZV, ZV2, XE, XV, XV2 |
Pg13.5 | 9.6 mm | 7.5 mm | 9.5 mm | SC-P3 | WL[]-G | |
JIS B 0202 G1/2 | 9 mm | 7.5 mm | 9 mm | SC-6 | WL-N, WL, D4A-[]N, D4N *,
D4N-[]R *, D4B-[]N, ZE, ZV, ZV2, XE, XV, XV2 |

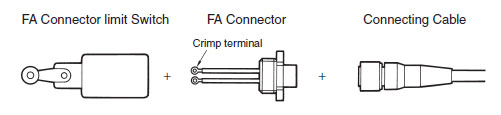

Model | Number of
conductors |
Voltage specification | Size of conduit | Size of crimp terminal | Applicable model |
---|---|---|---|---|---|
SC-2F | 2 | 125 VDC | JIS B 0202
G½ |
M4 | WL-N,
WL |
SC-2FAD | 2 | 250 VAC | |||
SC-4F4D | 4 | 125 VDC | |||
SC-4F4AD | 4 | 250 VAC |
Voltage specification | Number of conductors | Cable length | Model |
---|---|---|---|
AC | 2 | 2 m | XS2F-A421-DB0-F |
5 m | XS2F-A421-GB0-F | ||
4 | 2 m | XS2F-A421-D90-F | |
5 m | XS2F-A421-G90-F | ||
DC | 2 | 2 m | XS2F-D421-DD0 |
5 m | XS2F-D421-GD0 | ||
4 | 2 m | XS2F-D421-D80-F | |
5 m | XS2F-D421-G80-F |
