H3DS

Solid-state Timer

H3DS

DIN Track Mounted, Standard 17.5-mm Width Timer Range

(Unit: mm)

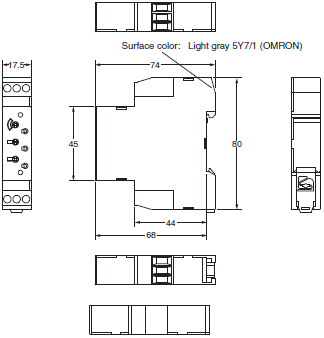

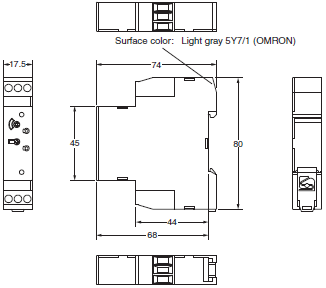

H3DS-M/-S/-A

H3DS-ML/-SL/-AL

H3DS Dimensions 2

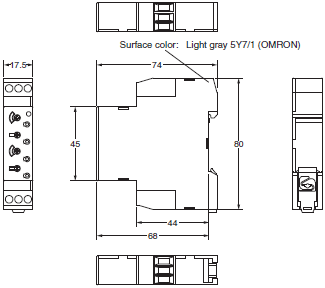

H3DS-MLC/-SLC/-ALC

H3DS Dimensions 3

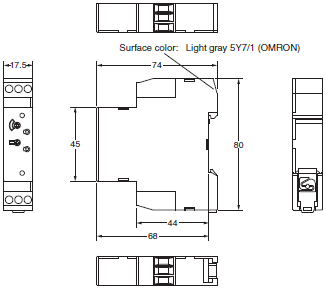

H3DS-F

H3DS-FL

H3DS Dimensions 5

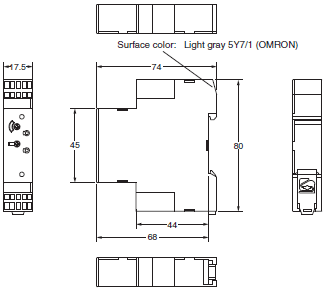

H3DS-FLC

H3DS Dimensions 6

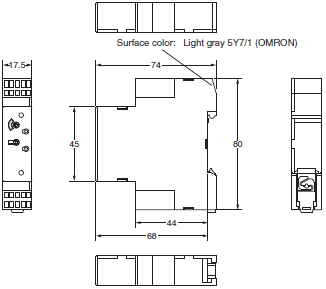

H3DS-G

H3DS-GL

H3DS Dimensions 8

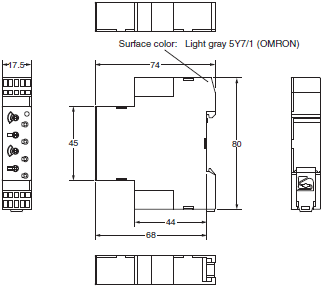

H3DS-GLC

H3DS Dimensions 9

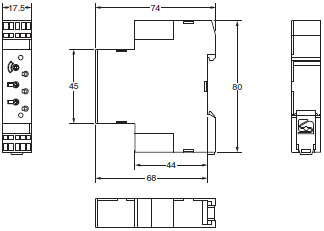

H3DS-X

H3DS-XL

H3DS Dimensions 11

H3DS-XLC

H3DS Dimensions 12

Accessories (Order Separately)

Lock Key

Y92S-38

H3DS Dimensions 15

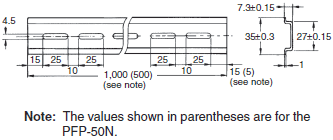

Mounting Track

PFP-100N, PFP-50N

H3DS Dimensions 17

PFP-100N2

H3DS Dimensions 18

End Plate

PFP-M

H3DS Dimensions 20

Spacer

PFP-S

H3DS Dimensions 22
