E2E

DC 2-Wire (PUR Cable/Self-diagnosis Output), AC 2-Wire and AC/DC 2-Wire

E2E

Models with DC 2-Wire (Self-diagnosis Output) and AC 2-Wire added to the lineup

E2E-series DC 2-Wire and 3-Wire Models (2E-X[]D[], E2E-X[]E[], E2E-X[]F[]) have been integrated into the E2E NEXT Series. Refer to the catalog (Cat. No. D120) for details.

(Unit: mm)

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Sensors

DC 2-Wire

No Self-diagnosis Output, PUR Cable models

Pre-wired Models (Shielded)

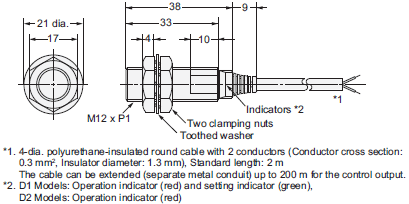

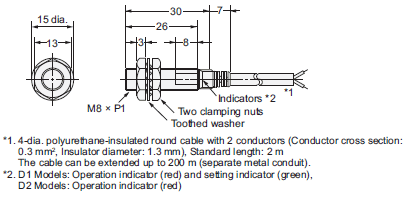

E2E-X2D[]-U

E2E Dimensions 5

E2E-X3D[]-U

E2E Dimensions 6

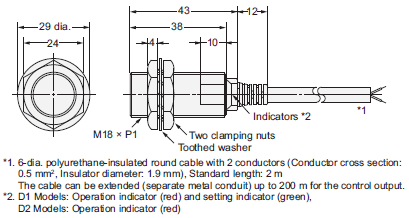

E2E-X7D[]-U

E2E Dimensions 7

E2E-X10D[]-U

E2E Dimensions 8

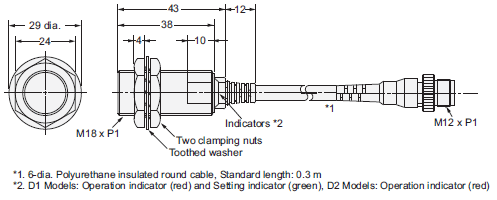

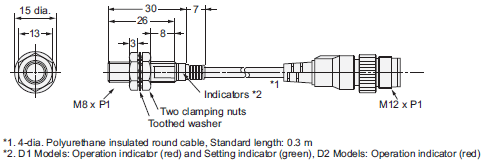

Pre-wired Connector Models (Shielded)

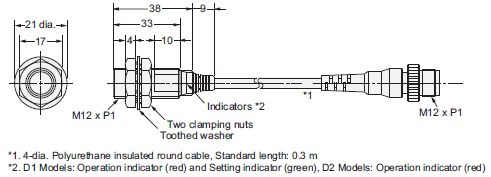

E2E-X2D[]-M1TGJ-U

E2E Dimensions 9

E2E-X3D[]-M1TGJ-U

E2E Dimensions 10

E2E-X7D[]-M1TGJ-U

E2E Dimensions 11

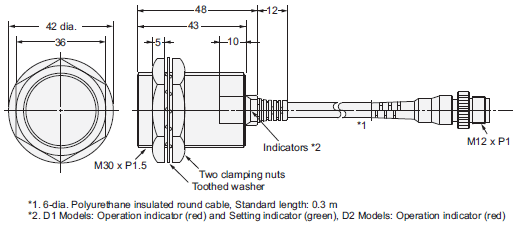

E2E-X10D[]-M1TGJ-U

E2E Dimensions 12

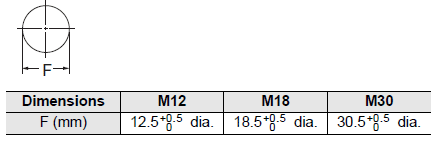

Mounting Hole Dimensions

E2E Dimensions 13

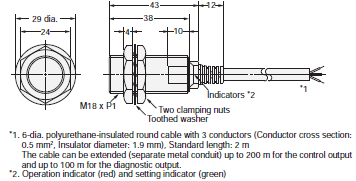

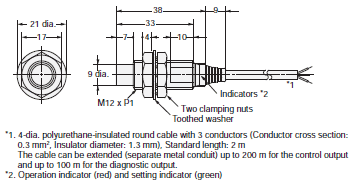

Self-diagnosis Output models

Pre-wired Models (Shielded)

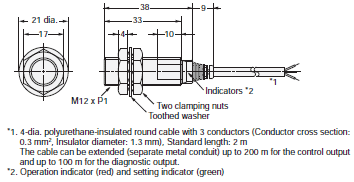

E2E-X3D1S

E2E Dimensions 15

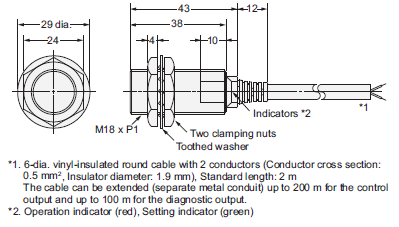

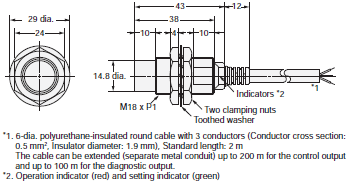

E2E-X7D1S

E2E Dimensions 16

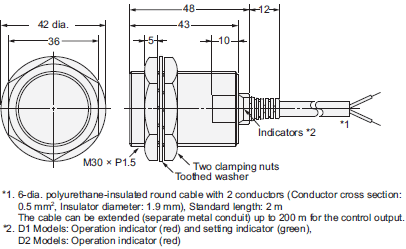

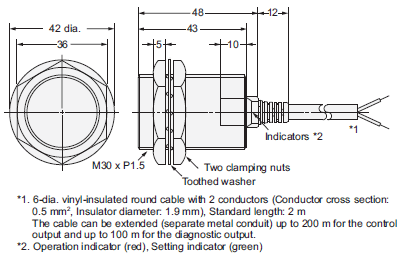

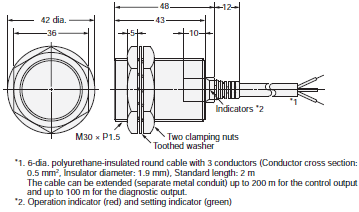

E2E-X10D1S

E2E Dimensions 17

Pre-wired Models (Unshielded)

E2E-X8MD1S

E2E Dimensions 18

E2E-X14MD1S

E2E Dimensions 19

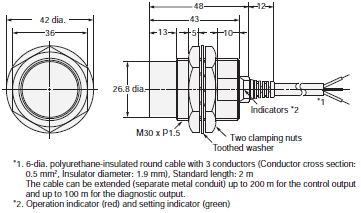

E2E-X20MD1S

E2E Dimensions 20

Mounting Hole Dimensions

E2E Dimensions 21

M12 Connector Models (Shielded)

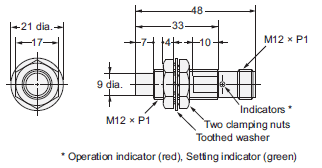

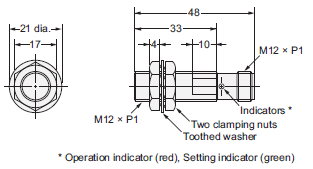

E2E-X3D1S-M1

E2E Dimensions 22

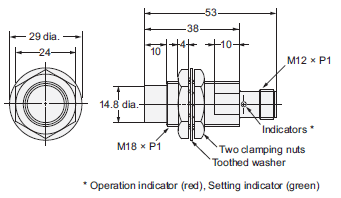

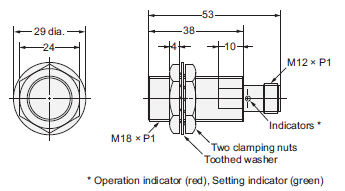

E2E-X7D1S-M1

E2E Dimensions 23

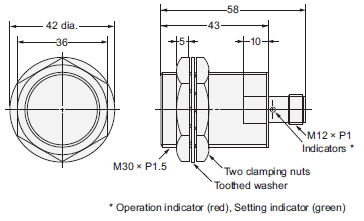

E2E-X10D1S-M1

E2E Dimensions 24

M12 Connector Models (Unshielded)

E2E-X8MD1S-M1

E2E Dimensions 25

E2E-X14MD1S-M1

E2E Dimensions 26

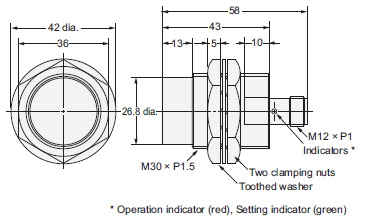

E2E-X20MD1S-M1

E2E Dimensions 27

Mounting Hole Dimensions

E2E Dimensions 28

AC 2-Wire

Pre-wired Models (Shielded)

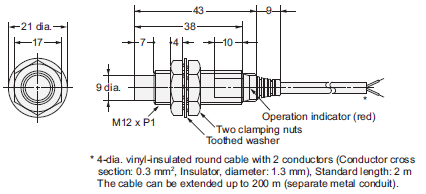

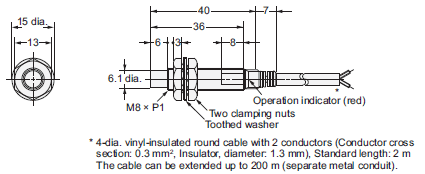

E2E-X1R5Y[]

E2E Dimensions 30

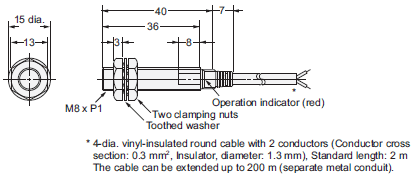

E2E-X2Y[]

E2E Dimensions 31

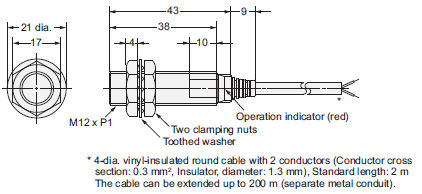

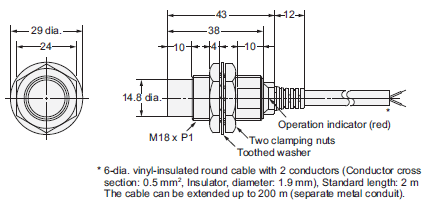

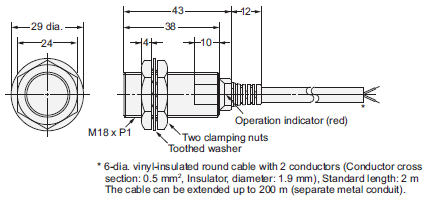

E2E-X5Y[]

E2E Dimensions 32

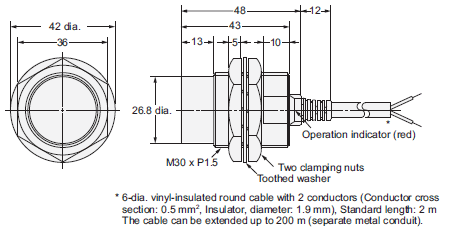

E2E-X10Y[]

E2E Dimensions 33

Pre-wired Models (Unshielded)

E2E-X2MY[]

E2E Dimensions 34

E2E-X5MY[]

E2E Dimensions 35

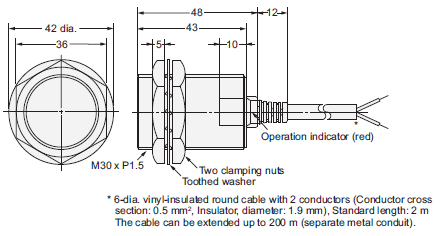

E2E-X10MY[]

E2E Dimensions 36

E2E-X18MY[]

E2E Dimensions 37

Mounting Hole Dimensions

E2E Dimensions 38

M12 Connector Models (Shielded)

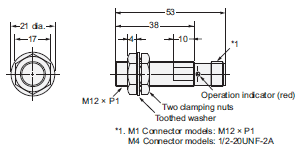

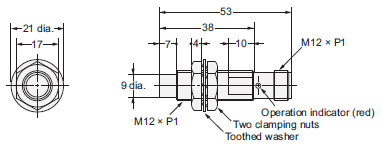

E2E-X2Y[]-M1

E2E Dimensions 39

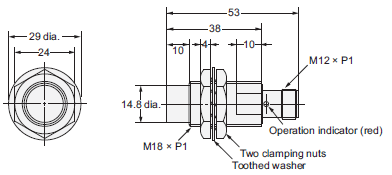

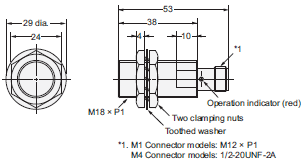

E2E-X5Y[]-M1

E2E Dimensions 40

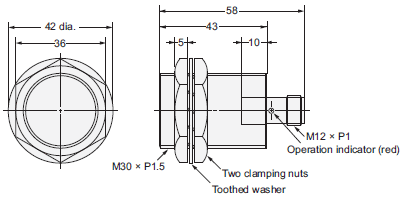

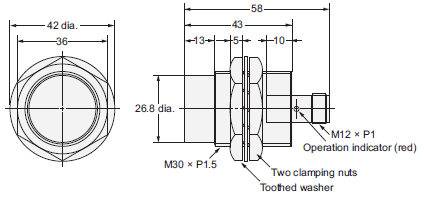

E2E-X10Y[]-M1

E2E Dimensions 41

M12 Connector Models (Unshielded)

E2E-X5MY[]-M1

E2E Dimensions 42

E2E-X10MY[]-M1

E2E Dimensions 43

E2E-X18MY[]-M1

E2E Dimensions 44

Mounting Hole Dimensions

E2E Dimensions 45

AC/DC 2-Wire

Pre-wired Models (Shielded)

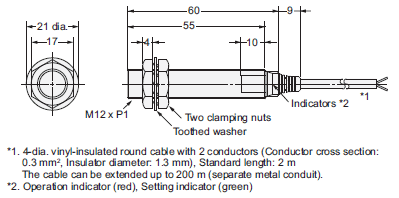

E2E-X3T1

E2E Dimensions 47

E2E-X7T1

E2E Dimensions 48

E2E-X10T1

E2E Dimensions 49

Mounting Hole Dimensions

E2E Dimensions 50

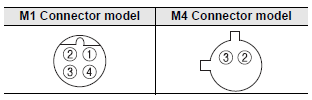

Dimensions for Proximity Sensors with Sensor I/O Connectors

E2E Dimensions 51

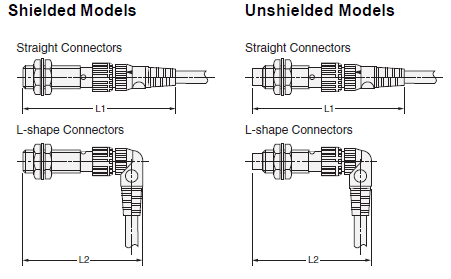

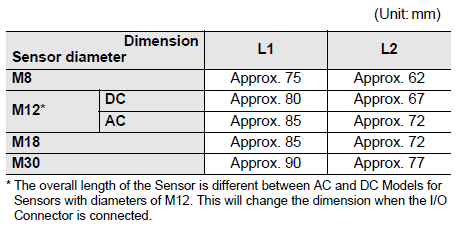

Dimensions with the XS2F Connected

E2E Dimensions 52
